主頁 > 產品 > RF高頻模組 > LoRa模組 > TRW-SX1278 1W
LoRa無線傳輸模組
470MHz

TRW-SX1278 1W
LoRa無線傳輸模組
470MHz

型號:
TRW-SX1278 1W

文星電子2024年5月發表TRW-SX1278 1W(LoRa)遠距離無線數據傳輸模組。採用先進的LoRa擴頻技術,基於遠程廣域IoT應用,符合高功率FCC PART 90.205 30dBm規範。

TRW-SX1278 1W具有抗干擾能力強的優勢,提高可靠性和傳輸效率;覆蓋率廣,特別適合遠程監控應用;提供豐富的介面和配置選項,應用靈活。

TRW-SX1278 1W具備-148dBm超高接收感度,最大功率可達32dBm(接近2W),超遠距離無線傳輸。適用於IoT物聯網、智能城市、交通、工業控制、自動化農業、醫療、軍事等不同領域之應用。

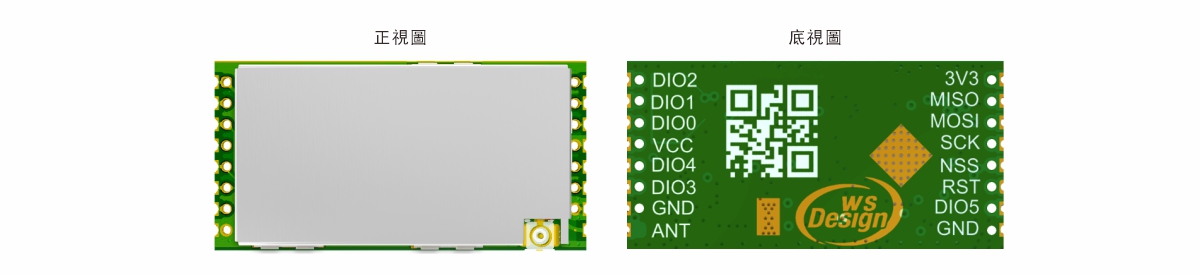

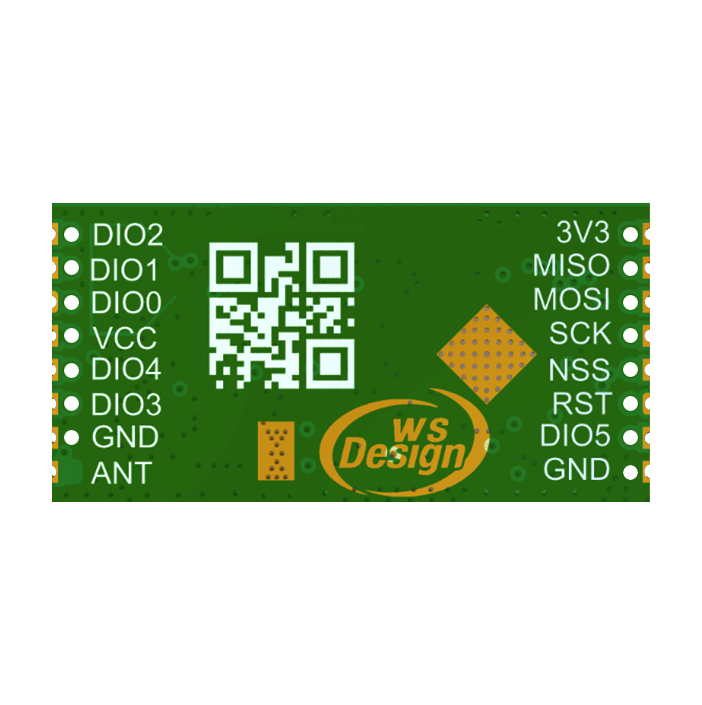

APPEARANCE

產品外觀




FEATURES

產品特色

• 頻率470MHz

• SPI串口

• 接收感度-148dBm

• 發射功率30dBm

• 採用SX1278晶片

• 工作電壓3.6~5.5V

• 自動頻率控制AFC

• 信號強度檢測AGC

• FSK/OOK Mode

• 127dB RSSI動態範圍


/upload/202405141000598913.jpg

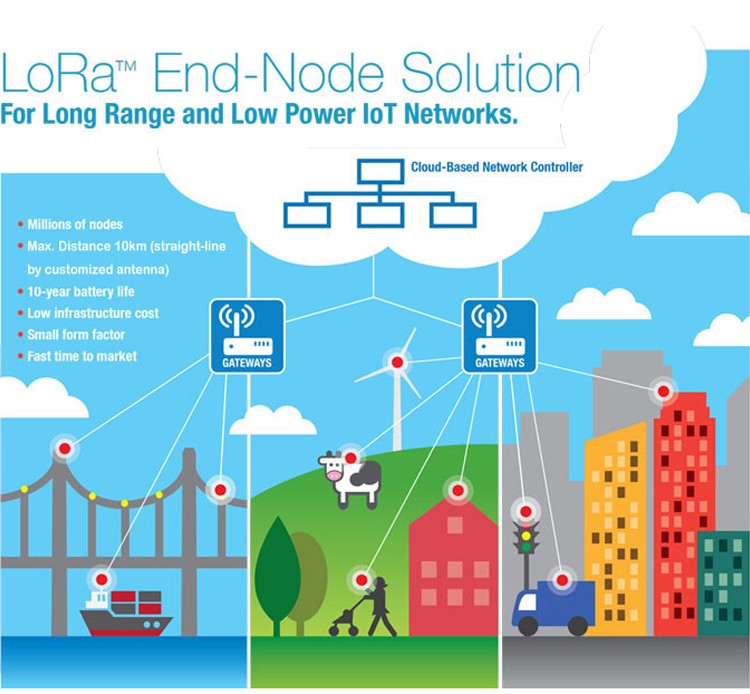

LoRa遠距離無線數據傳輸模組TRW-LORA12783X-LoRa Solution.jpg



APPLICATION

產品應用

20240522-LoRa遠距離無線數據傳輸模組TRW-LORA12783X -網頁1200px-應用.jpg




SPECIFICATION

產品規格


Parameter

Specification

Unit

Condition

Min.

Typ.

Max.

Frequency Range

420


500

MHz

470MHz

(Center   frequency)

Receiver   Sensitivity

-148



dBm

0.03125bps

Transmit Power

30



dBm


Data Rate

0.03125


8

Kbps

LoRa Protocol

Supply Voltage, VCC

3.6


5.5

V

DC

TX Current


760


mA

4V Test

RX Current


20


mA

4V Test

Power down Current



0.1

uA

Power down   Mode

Power up time

150



uS

Disable to   Enable time

Operating Temperature

-40


+80

°C




DIMENSIONS

產品尺寸

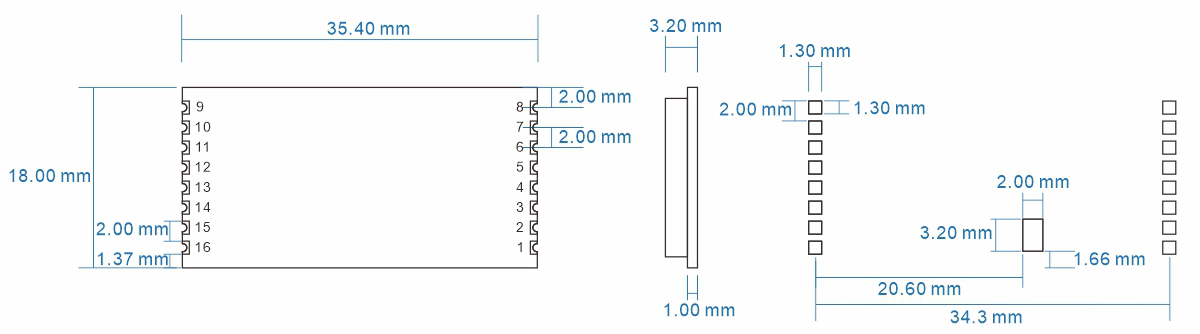

貼片版

TRW-SX1278S 1W

20240520-LoRa遠距離無線數據傳輸模組TRW-SX1278S 1W-網頁1200px.jpg

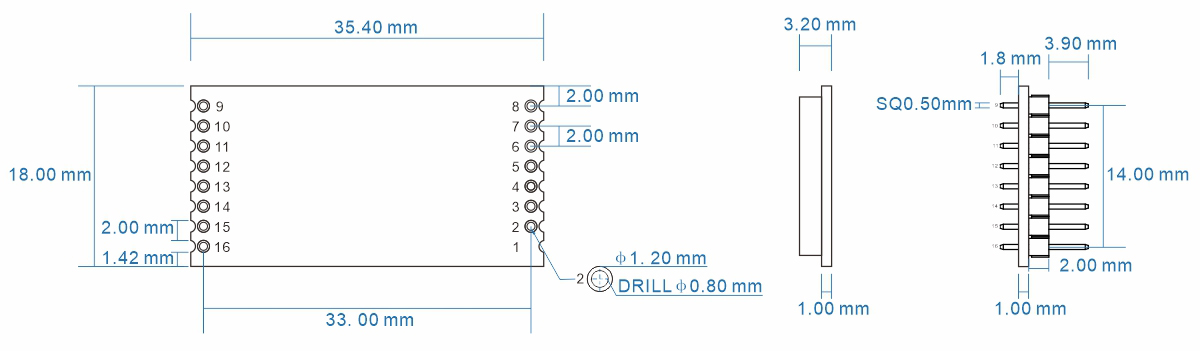

插件

TRW-SX1278D 1W

20240520-LoRa遠距離無線數據傳輸模組TRW-SX1278D 1W-網頁1200px.jpg

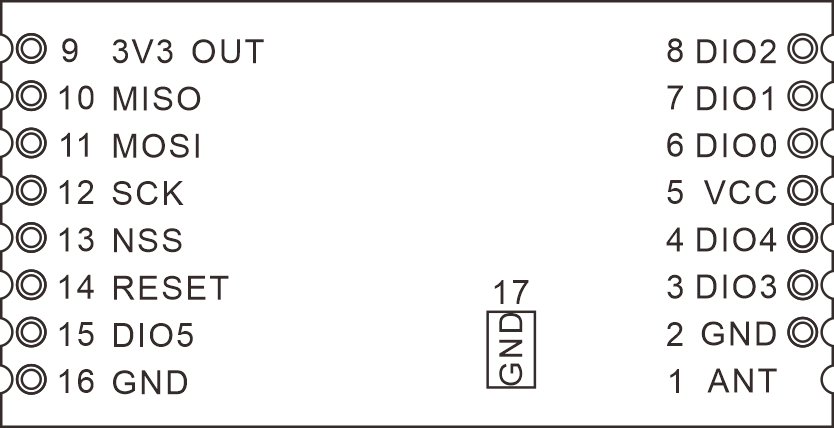

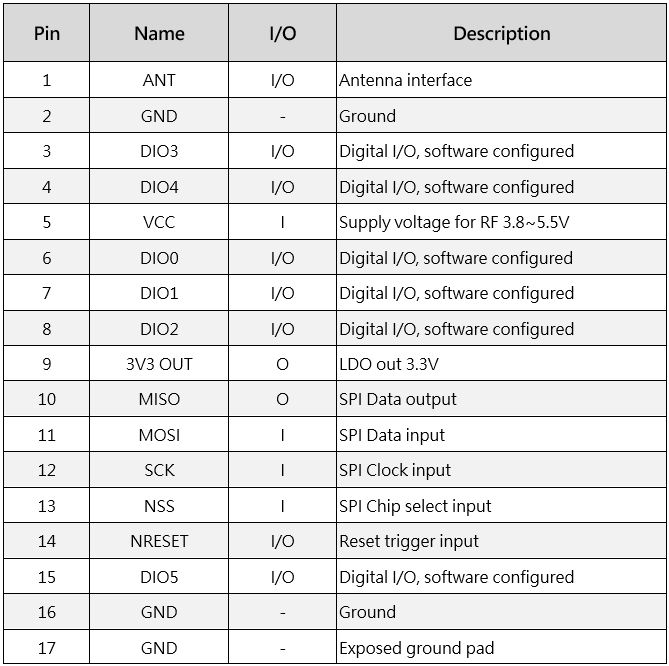

Pin ASSIGNMENT


/upload/202405211711892909.png
